MetalTec Neo Turn 50DY (200) Токарный автомат с ЧПУ

4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

НАЗНАЧЕНИЕ:

4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

Помимо этого, токарные автоматы могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность.

MetalTec Neo Turn 50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.

Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.

Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.

Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.

По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.

Технические характеристики

Модель

Neo Turn 50DY

Расстояние над станиной, мм   510

Макс. диаметр вращения, мм   180

Диаметр отверстия патрона, мм   56

Проходное отверстие шпинделя, мм   46

Скорость вращения шпинделя, об/мин   5000

Мощность главного двигателя, кВт   7,5 / 11

Торец шпинделя   A2-5

Ход по оси X, мм   1100

Ход по оси Z, мм   500

Скорость перемещения по осям X, Z, м/мин   24

Скорость перемещения по оси Y, м/мин   15

Зажимная система

3-х кулачковый патрон

Диаметр патрона, дюймов   8

Крутящий момент по оси X, Нм   11

Крутящий момент по оси Z, Нм   11

Модель направляющей по оси Х   CGH35CA2R

Модель направляющей по оси Z   CGH35CA2R

ШВП по осям X / Z   3210 / 3210

Количество инструмента в резцедержателе, шт.   8

Скорость вращения приводного инструмента, об/мин   4000

Мощность приводного инструмента, кВт   2,3

Размер инструмента, мм   20 X 20 / 32

Цанга   ER25

Напряжение насоса СОЖ, В   380 / 250

Параметры точности

Периодическое осевое перемещение шпинделя, мм   ≤ 0,005

Конус радиального биения шпинделя, мм   ≤ 0,005

Повторяемость по X и Z, мм   ≤ 0,005

Точность позиционирования по X и Z, мм   ≤ 0,01

Постоянство диаметра обрабатываемой детали, мм   ≤ 0,01 / 150

Плоскостность обрабатываемой заготовки, мм   ≤ 0,01 / 200

Округлость обрабатываемой заготовки, мм   ≤ 0,005 / 75

Шероховатость поверхности, мм   ≤ Ra1.4μm

Точность обработки   IT6

Повторяющаяся точность позиционирования по оси С, °   ≤ 0,0027

Габаритные размеры

Длина, мм   2400

Ширина, мм   1700

Высота, мм   1900

Вес, кг   2900

Конструктивные особенности

ОСЕВЫЕ ИНСТРУМЕНТЫ

Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4+4 (ER25); набор статических осевых инструментов — 4 позиции (ER25).

ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.

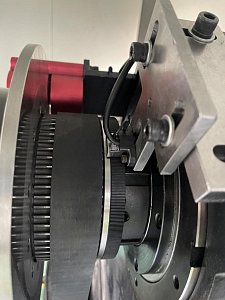

Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.

Комплектация

• ПАТРОН 200 мм
• ПРИВОДНОЙ С ОСЬЮ Y 4+4*4
• SYNTEC 22TB
• 8-ПОЗИЦИОННАЯ ГОЛОВА 20X20
• ПОДГОТОВКА ПОД БАРФИДЕР
• ДЕТАЛЕУЛОВИТЕЛЬ
• КОНВЕЙЕР

Транспортные данные:

Количество мест   1

Место: 1

Длина   2,4 м

Ширина   1,7 м

Высота   1,9 м

Вес   2900 кг

Обьем   7,75 м³

Общий вес   2900 кг

Общий обьем   7,75 м³
